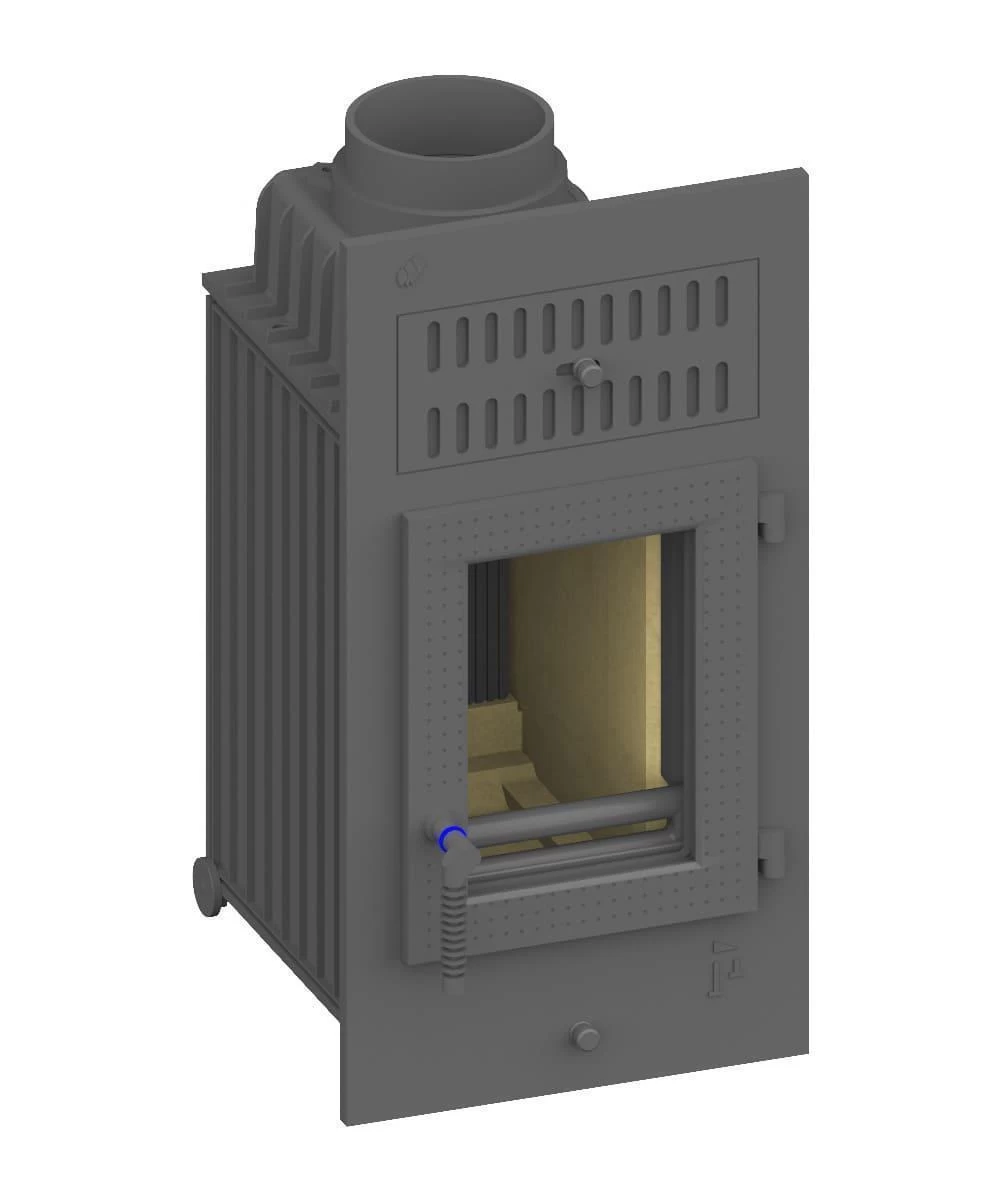

Kachelofeneinsatz Schmid SH 8 G

Bei dem Schmid Kachelofeneinsatz SH 8 G handelt es sich um einen Heizeinsatz, welcher sich gleichermaßen gut eignet für den Austausch alter Kachelofeneinsätze sowie den Einsatz beim Neubau von Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Die Marke Schmid steht dabei für beste Eigenschaften in Qualität, Brennverhalten und Energieeffizienz. Das besondere Plus des SH 8 G ist der Anschluss an die externe Frischluftzufuhr sowie die große Sicht- und Kontrollscheibe mit hochwertiger Doppelverglasung in der Fülltür.
Auf Wunsch kann der SH 8 G mit der elektronischen Abbrandsteuerung Multi-Regelung ergänzt werden.



Merkmale



Nennwärmeleistung	8 kW
Wirkungsgrad	84,1 %
Energieeffizienzklasse	A+

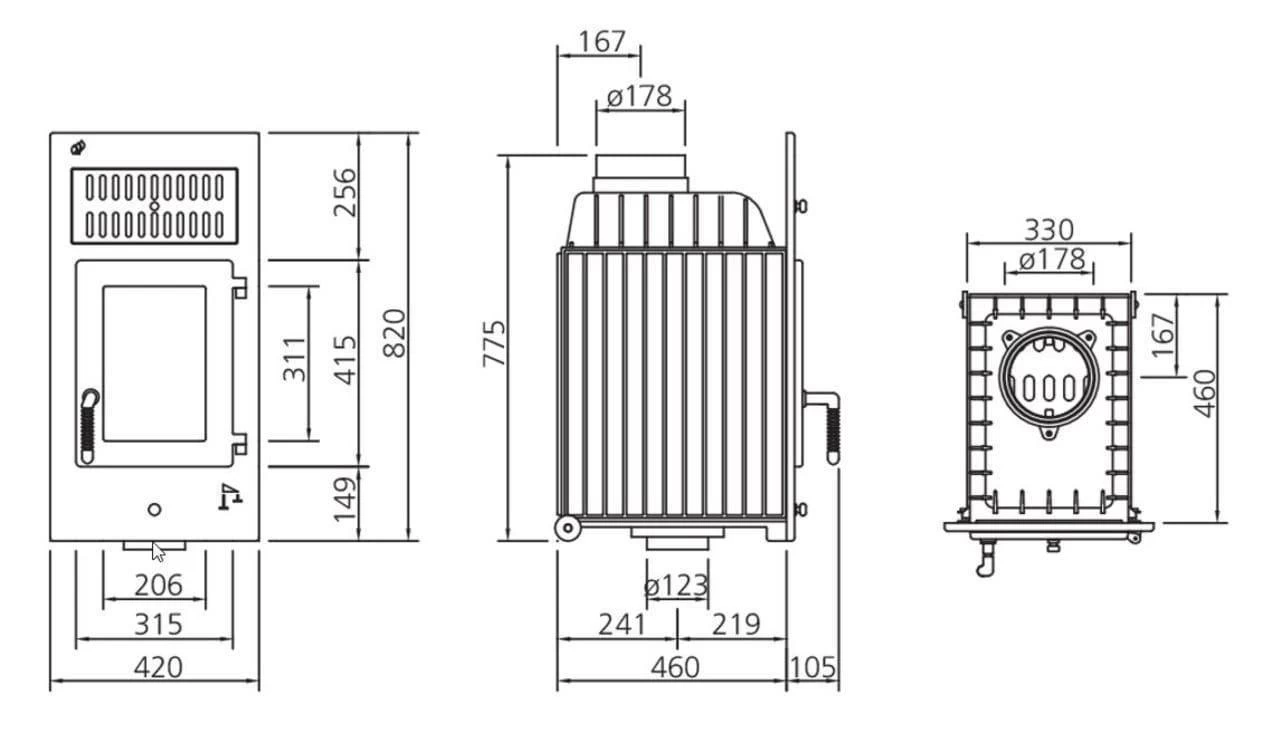

Abmessungen (HxBxT)	70 x 33 x 45 cm
Frontplatte (HxB)	82 x 42 cm
Türanschlag	rechts
Gewicht	155 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	180 mm
Frischluftstutzen (Ø)	125 mm
Brennstoffe	Holz (bis 33 cm Scheitlänge)



Highlights





Feuerungswärmeleistung	11,6 kW
für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom	7,5 kW
Abgastemperatur am Abgasstutzen	498 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	33,2 m³/h
Erforderlicher Umluftquerschnitt	1440 cm²
Erforderlicher Zuluftquerschnitt	1730 m²
Erforderliche Dämmstoffdicke zur Decke	100 mm
Erforderliche Dämmstoffdicke zur Anbauwand	80 mm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; Österreich (ab 2015), Schweiz



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Datenblatt

Betriebsanleitung

Leistungserklärung



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
