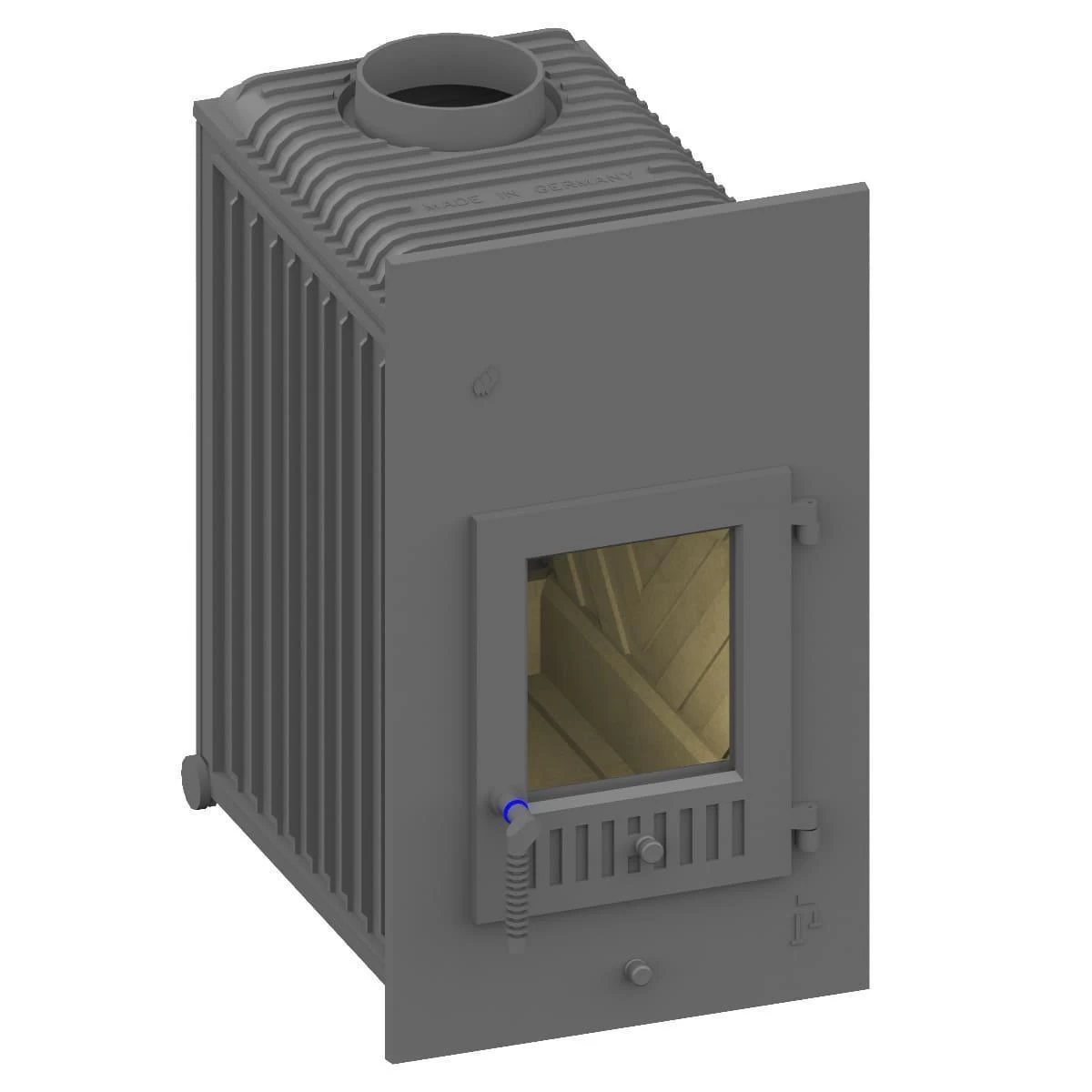

Kachelofeneinsatz Schmid SH 11 G

Bei dem Schmid Kachelofeneinsatz SH 11 G handelt es sich um einen Heizeinsatz, welcher sich gleichermaßen gut eignet für den Austausch alter Kachelofeneinsätze sowie den Einsatz beim Neubau von Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Die Marke Schmid steht dabei für beste Eigenschaften in Qualität, Brennverhalten und Energieeffizienz. Das besondere Plus des SH 11 G ist der Anschluss an die externe Frischluftzufuhr.
Auf Wunsch kann der SH 11 G mit der elektronischen Abbrandsteuerung Multi-Regelung ergänzt werden. Der SH 11 G ist auf Anfrage auch mit Wassertechnik erhältlich für extra viel Speicher- und zusätzliche Wasserwärme.



Merkmale



Nennwärmeleistung	11 kW
Wirkungsgrad	82,4 %
Energieeffizienzklasse	A+

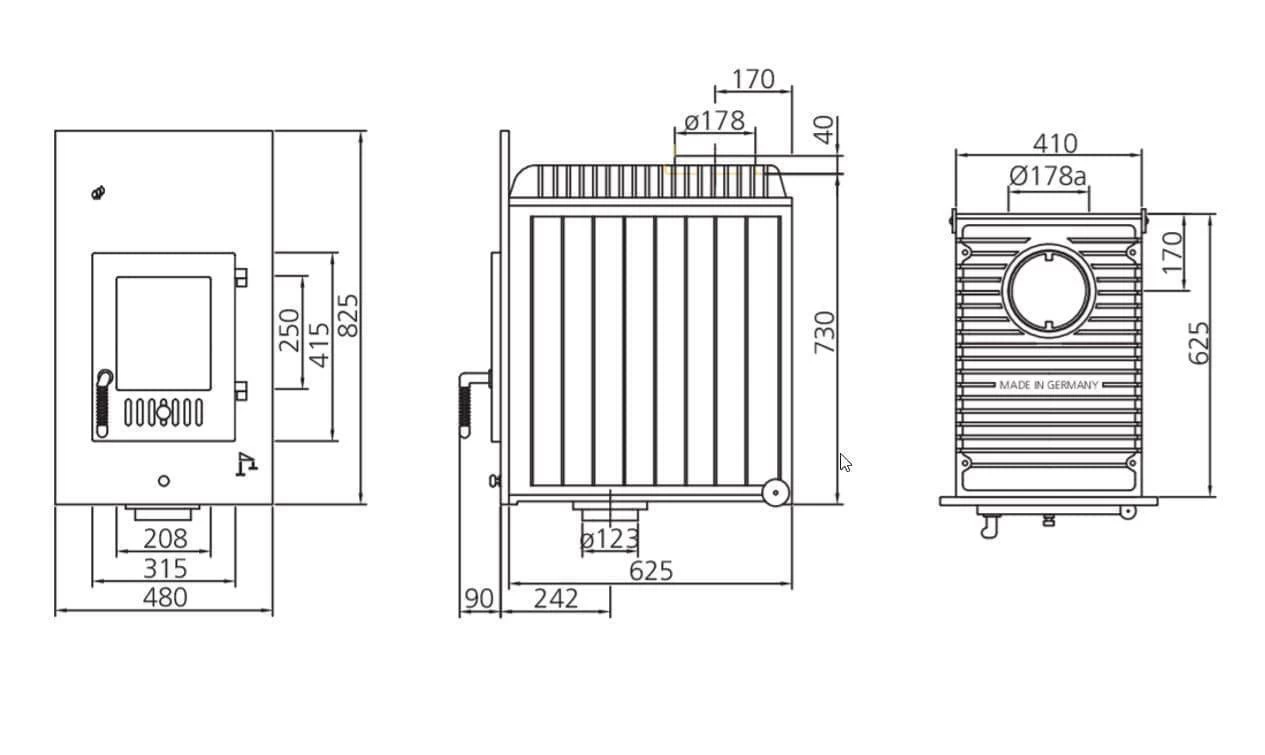

Abmessungen (HxBxT)	75 x 41 x 62 cm
Frontplatte (HxB)	82,5 x 48 cm
Türanschlag	rechts
Gewicht	255 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	180 mm
Frischluftstutzen (Ø)	125 mm
Brennstoffe	Holz (bis 45 cm Scheitlänge)



Highlights





Feuerungswärmeleistung	15,1 kW
für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom	10,4 kW
Abgastemperatur am Abgasstutzen	493 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	35,3 m³/h
Erforderlicher Umluftquerschnitt	1980 cm²
Erforderlicher Zuluftquerschnitt	2380 m²
Erforderliche Dämmstoffdicke zur Decke	100 mm
Erforderliche Dämmstoffdicke zur Anbauwand	80 mm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; Aachen, Düsseldorf, München, Österreich (ab 2015), Schweiz



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Datenblatt

Betriebsanleitung

Leistungserklärung



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
