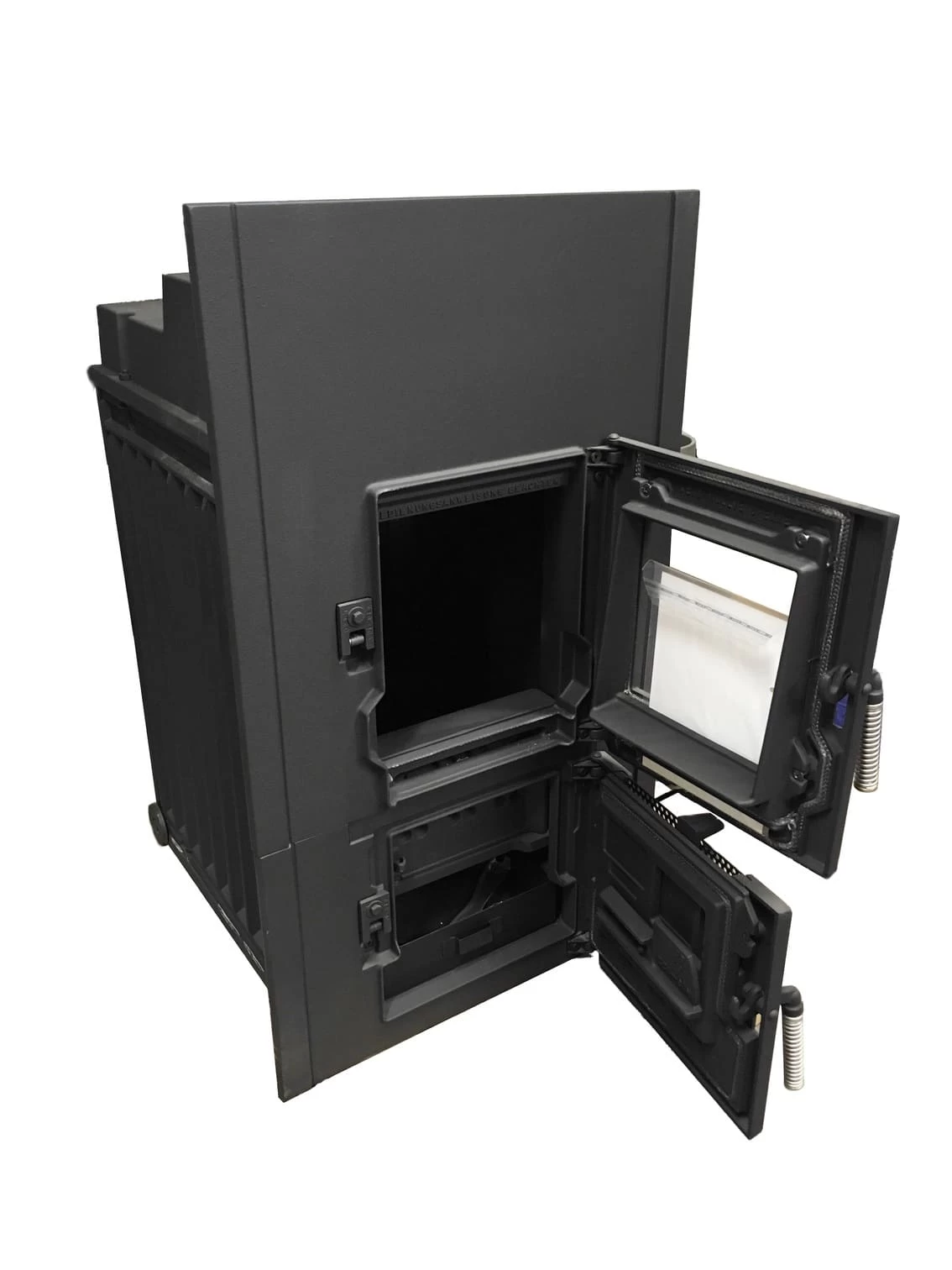

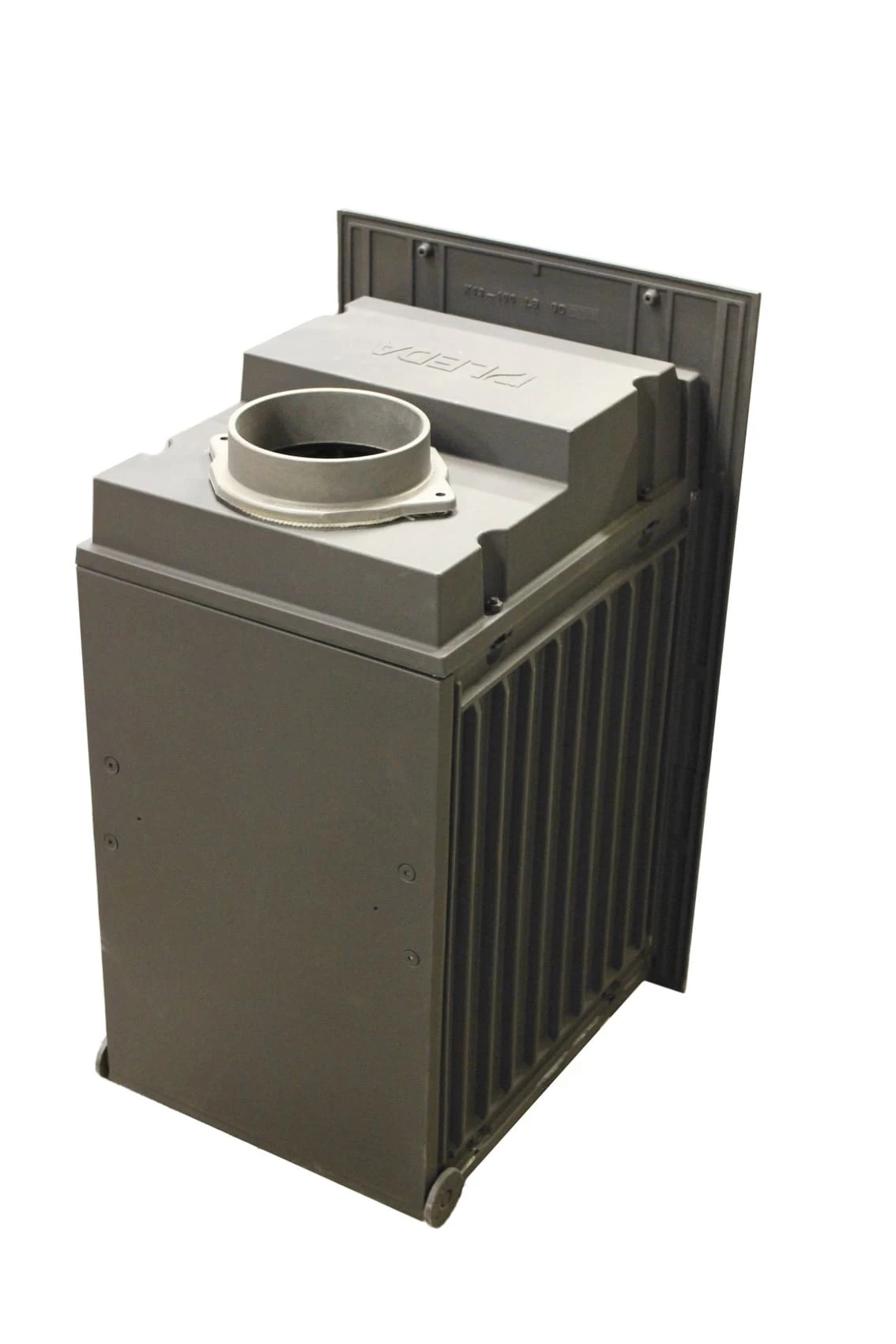

Kachelofeneinsatz LEDA Rubin K21

Der Kachelofeneinsatz Rubin K21 des deutschen Traditionsunternehmens LEDA überzeugt mit besten Eigenschaften hinsichtlich Qualität und Brennverhalten sowie Energieeffizienz. Es handelt sich um ein Produkt in Premium-Qualität geeignet für den Betrieb in bestehenden sowie neu errichteten Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Der Rubin K21 kann wahlweise als reine Holzfeuerungsanlage sowie, nach Ausrüstung mit der passenden Rosteinrichtung (nicht im Lieferumfang), im Mischbrand mit Holz und Kohle betrieben werden. Die optional erhältlichen Anbauleisten für die Frontplatte ermöglichen eine Eignung für viele bestehende Kachelofenbauten und deren Heizeinsatzöffnung.
Der Kachelofeneinsatz Rubin K21 ist als Grundversion oder mit Anbauleisten für erweiterte Frontplattengröße bei Kaminprofi24 erhältlich.

Merkmale



Nennwärmeleistung	9 kW
Wirkungsgrad	≥ 80 %
Energieeffizienzklasse	A+

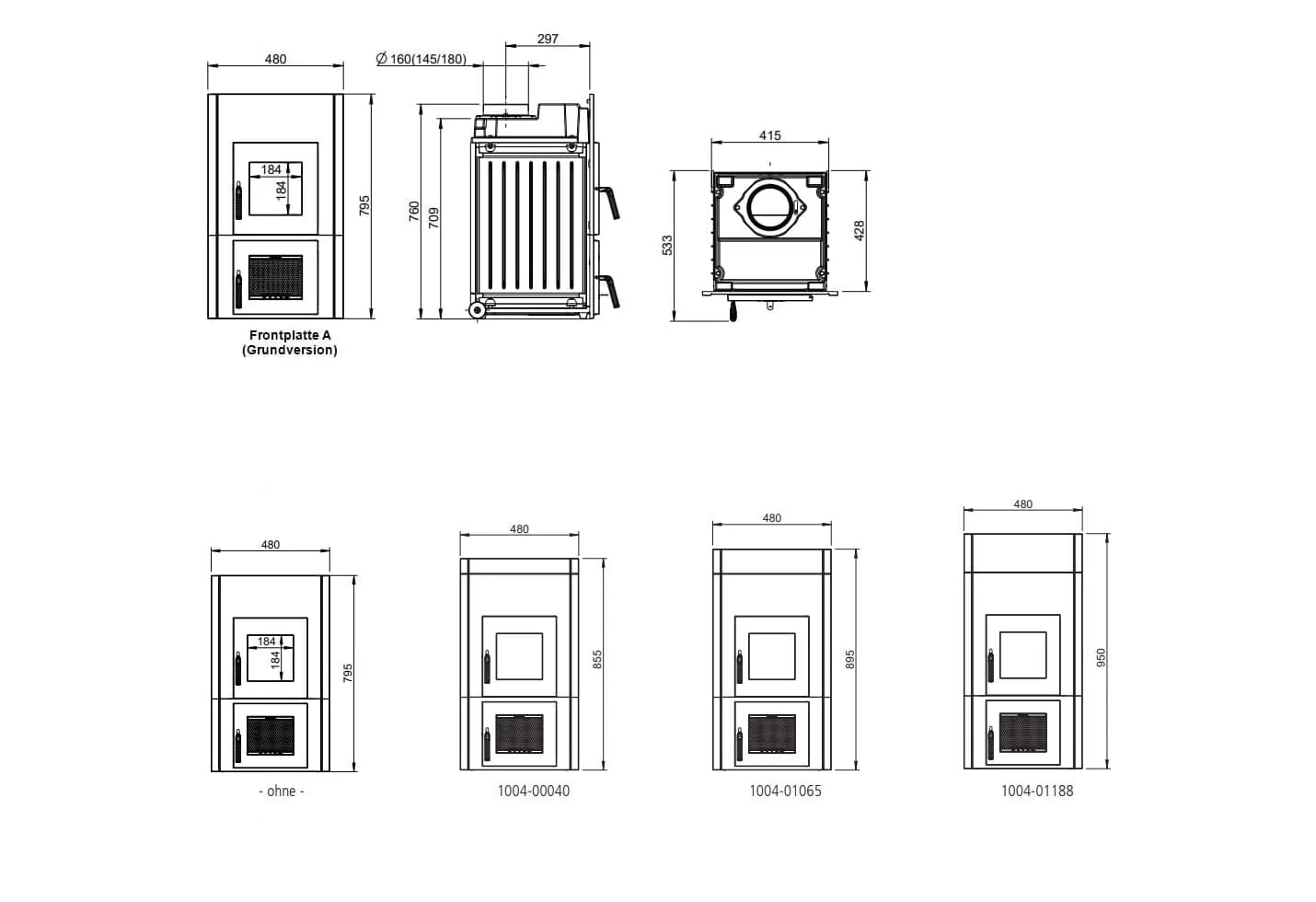

Abmessungen (HxBxT)	76,0 x 41,5 x 42,8 cm
Frontplatte (HxB)	79,5 x 48,0 cm / 89,5 x 48,0 cm / 85,5 x 48,0 cm / 95,0 x 48 cm
Türanschlag	wechselbar (werkseitig rechts)
Gewicht	194 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	145 mm / 160 mm / 180 mm
Brennstoffe	Holz (bis 33 cm Scheitlänge), Braunkohlebriketts (mit Rosteinrichtung)



Highlights





Feuerungswärmeleistung	25 kW
für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom (Holz-/Kohlefeuerung)	9 g/s / 9,4 g/s
Abgastemperatur am Abgasstutzen	575 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	33 m³/h
Erforderlicher Umluftquerschnitt	1377 cm²
Erforderlicher Zuluftquerschnitt	1653 cm²
Erforderliche Dämmstoffdicke zur Decke	15 cm *
Erforderliche Dämmstoffdicke zur Anbauwand	15 cm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; München, Österreich (ab 2015), Schweiz

* nicht erforderlich bei Abstand von mind. 50 cm zwischen Heizkammerverkleidung und Raumdecke



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Herstellererklärung

Bedienungsanleitung

Aufstellanleitung



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
